产品简介：

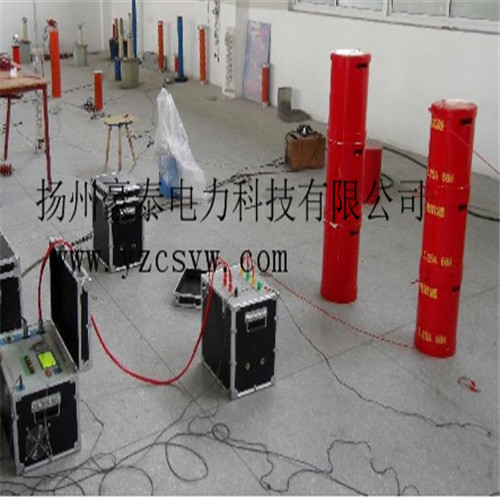

XZB变频串联谐振成套装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。成套变频串联谐振装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

功能特点：

  ◆ 体积小、重量轻，适合于现场使用
  成套变频串联谐振装置变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
  ◆ 安装可靠性高
变频串联谐振试验成套装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
  ◆ 试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

产品参数：

  ◆ 工作温度范围：-10~45℃
  ◆ 工作湿度范围：≤90%
  ◆ 海拔：≤1000m
  ◆ 供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）
                   50/60Hz
  ◆ 供电电源容量：0-300KW
  ◆ 额定输出电压：0-1000KV
  ◆ 额定输出容量：0-35MVA
  ◆ 工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
  ◆ 频率调节分辨率：0.02Hz；   不稳定度≤0.05%
  ◆ 噪音：≤60dB
  ◆ 系统测量精度：1级
  ◆ 输出波形：正弦波，波形畸变率≤1%
  ◆ 电抗器Q值：30-120
  ◆ 系统具有IGBT、过电压、过电流、试品闪络等全自动保护

主要应用：

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
