发电机转子交流阻抗测试仪接线图说明

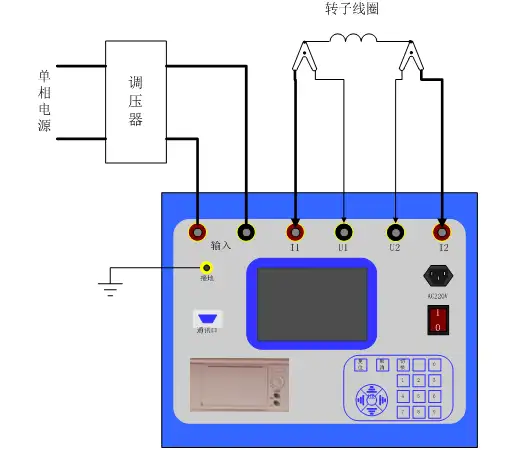

发电机转子交流阻抗测试仪接线图

发电机转子交流阻抗测试仪使用注意事项

1) 仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。

2) 试验时正确接线。在检查接线正确无误、联接可靠后方可通电。

3) 在测试钳的两根导线中，稍粗的导线为电流线（I1、I2），稍细的导线为电压线（U1、U2）。本仪器采用专用大电流快速接头，插拔时应稍加旋转。

4) 正确操作。测试时调压器在测试点附近应缓慢升压，以确保数据采集的可靠性。

5) 试验中如出现异常，必须断电查明原因排除异常后方可继续试验，不可盲目操 作，以免带来不必要的损失。

附录、常见故障排除

1) 开机无显示：先关机，打开面板板上AC 220V插座的保险丝盒，检查保险丝是否烧断，可更换保险。

1) 屏幕突然黑屏：可按复位键，重新开始测量。

1) 交流阻抗 0－99.999Ω 0.2级

2) 交流电压 0－600V 0.2级

3) 交流电流 0----120A 0.2级

4) 有功功率 0-----72KW 0.5级

5) 频 率 40---75HZ 0.2级

6) 工作电源 220V±10％ 50HZ

发电机转子交流阻抗测试仪系统设置说明

在主界面中选择“系统设置”，择显示下面的界面：

在上图中可以修改系统的日期时间；

其中“过压过流报警”值设置试验过程中过压过流报警的倍数值，该倍数相对与试验设置的最大试验电压、最大试验电流。
